hardware / 硬件

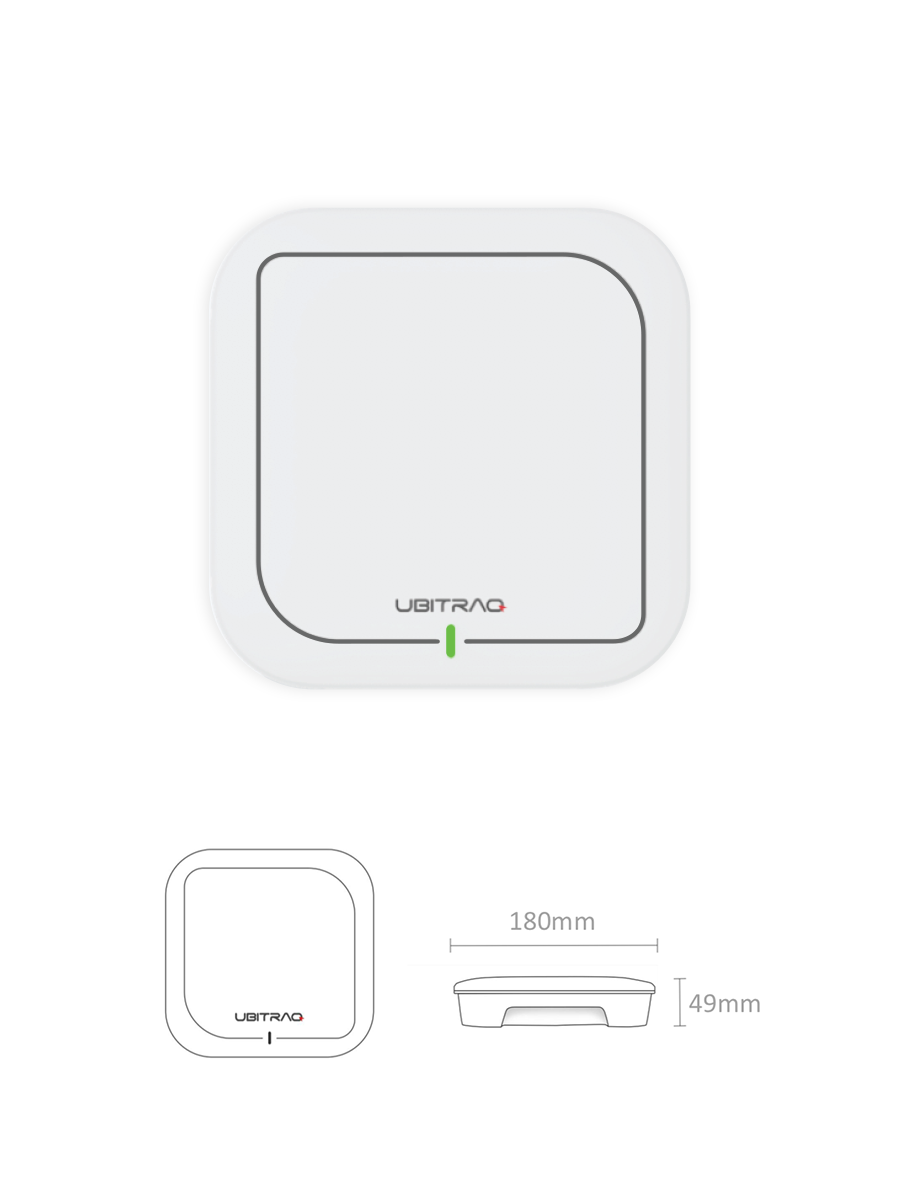

基站UT100-AM

类型室内基站系列

定位技术UWB-AOA

尺寸180mm×180mm×49mm

物理接口12VDC/PoE/复位接口

联网方式以太网

覆盖范围>1000平方米/20米半径

工作温度-30℃～70℃

存储温度-40℃～80℃

防护等级IP67（密封防水）

安装方式吸顶安装

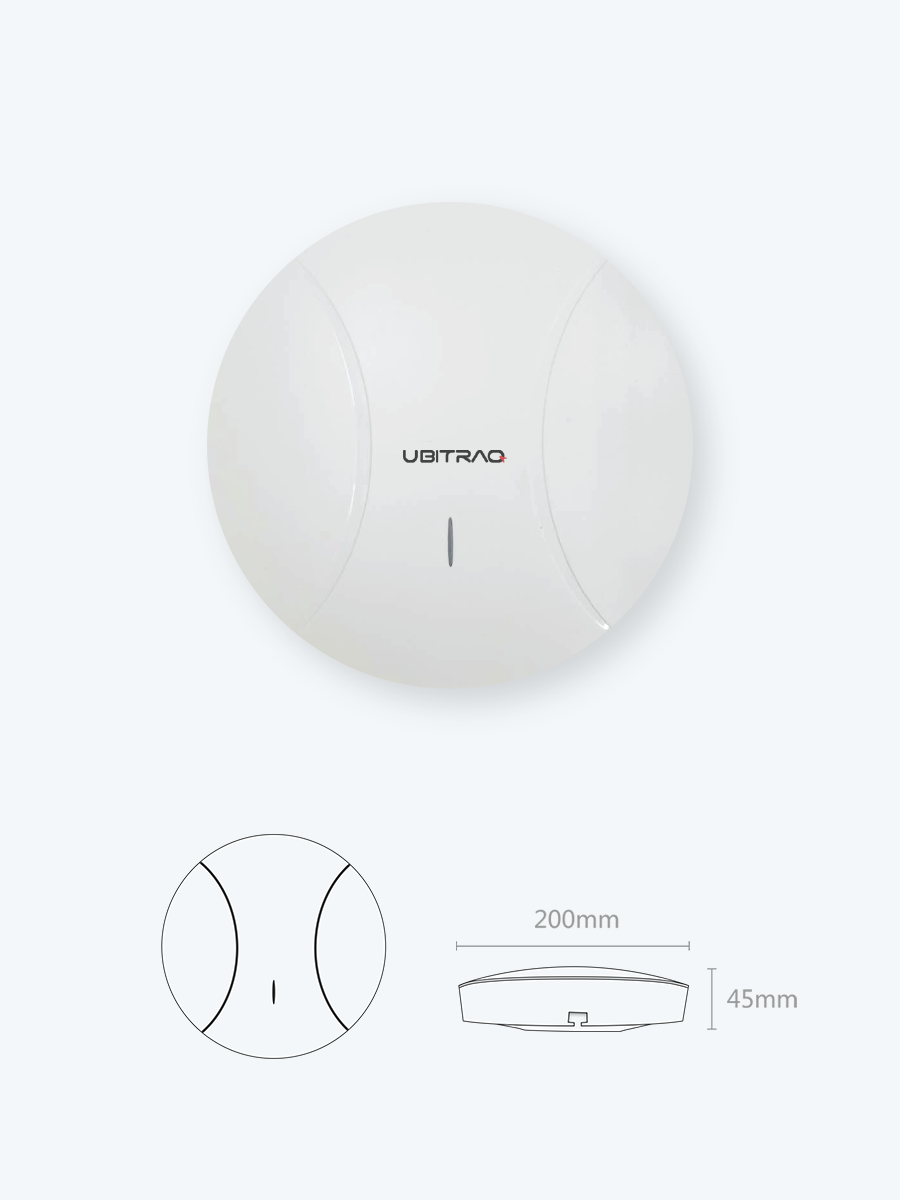

基站UT100-AE

类型室内型

尺寸直径200mm, 高45mm

数据接口WIFI/网线

供电12VDC/PoE

额定功率<5W

覆盖范围>100米半径

工作温度-30～70℃

防护等级IP50(不防水)

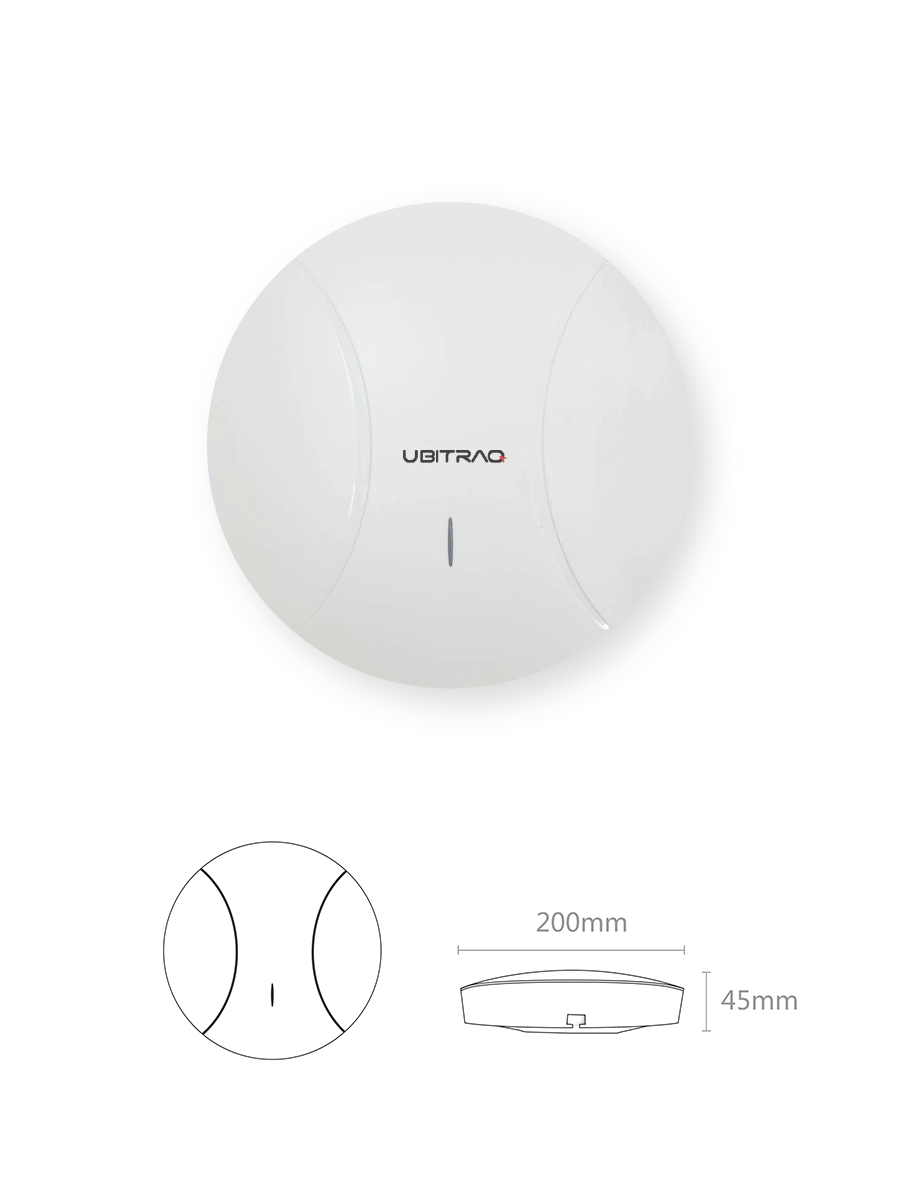

基站UT100-AL

类型室内型

尺寸直径200mm, 高45mm

数据接口4G

供电12VDC

额定功率<5W

覆盖范围>100米半径

工作温度-30～70℃

防护等级IP50(不防水)

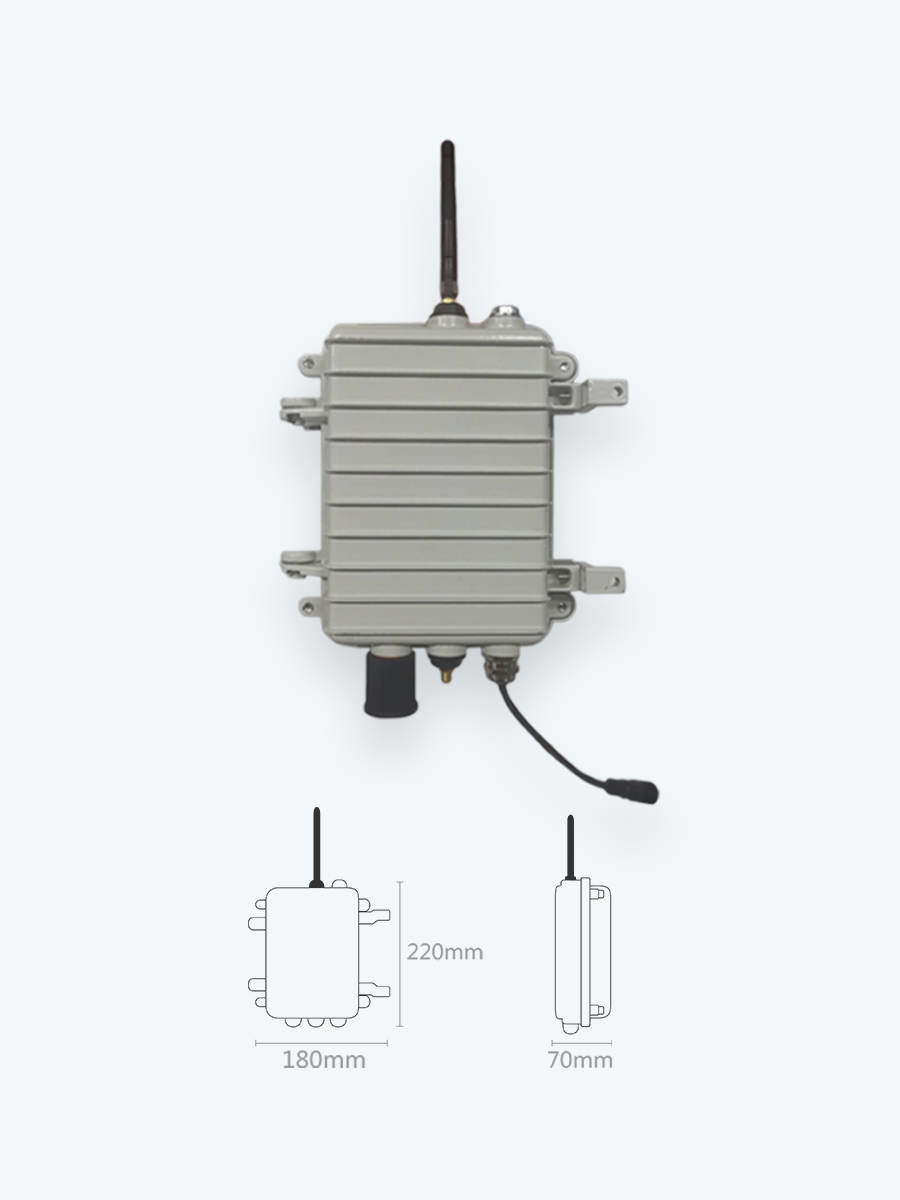

基站UT100-ALI/AEI

类型工业型

尺寸180mm × 130mm × 70mm

数据接口4G/WIFI/网线

供电12VDC/PoE

额定功率<5W

覆盖范围>200米半径(须选配高增益天线)

工作温度-30～70℃

防护等级IP67(密封防水)

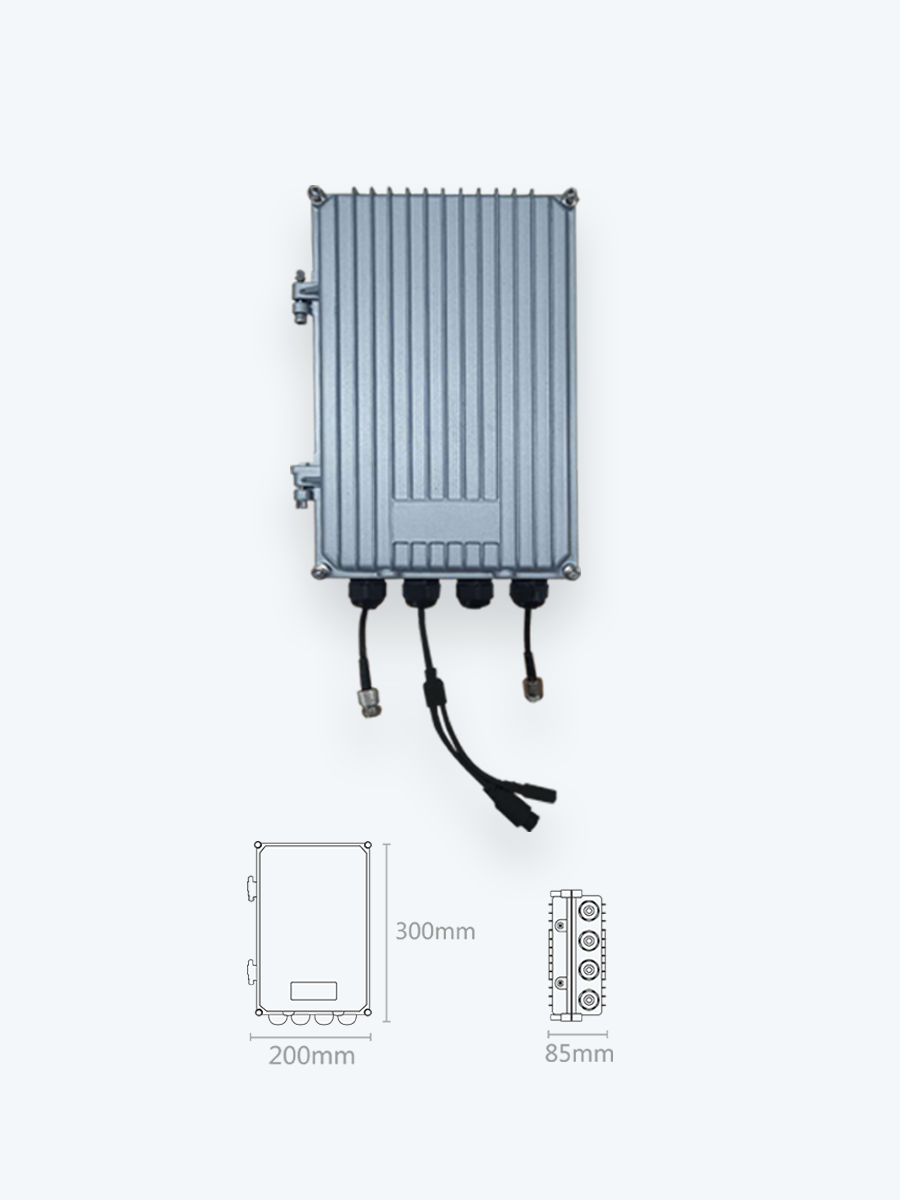

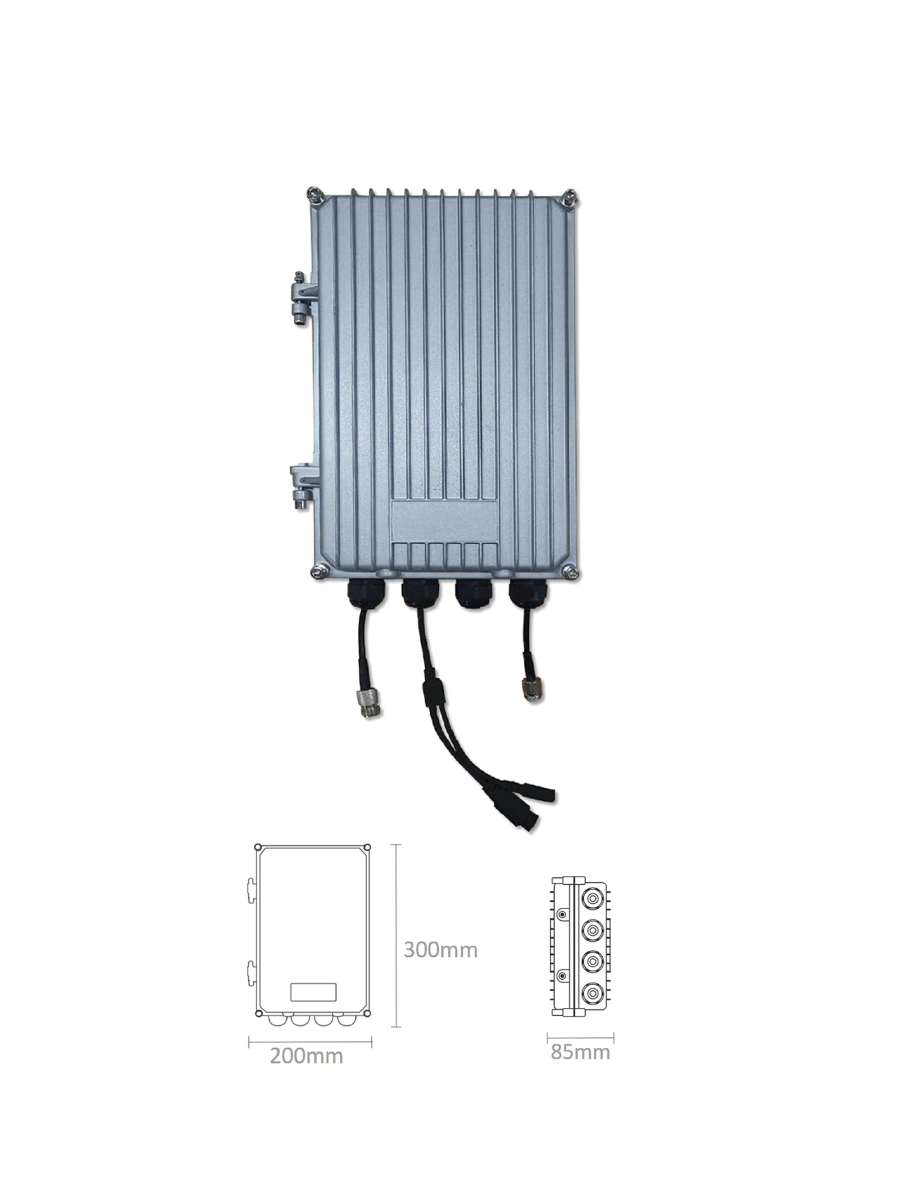

基站UT100-AET

类型隧道型长距

尺寸280mm × 200mm × 85mm

数据接口网口

供电12VDC/PoE

额定功率<5W

覆盖范围600米间隔

工作温度-30～70℃

防护等级IP66(防尘防水)

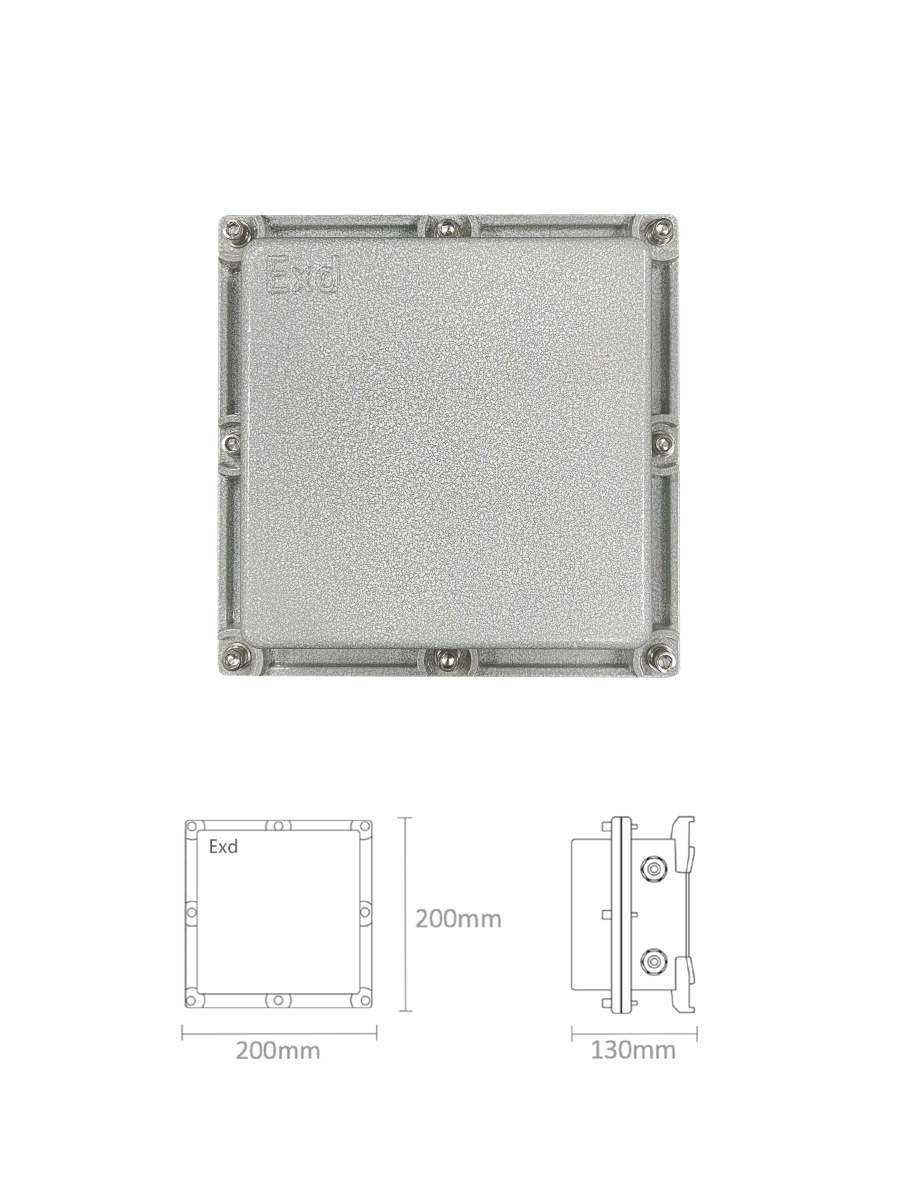

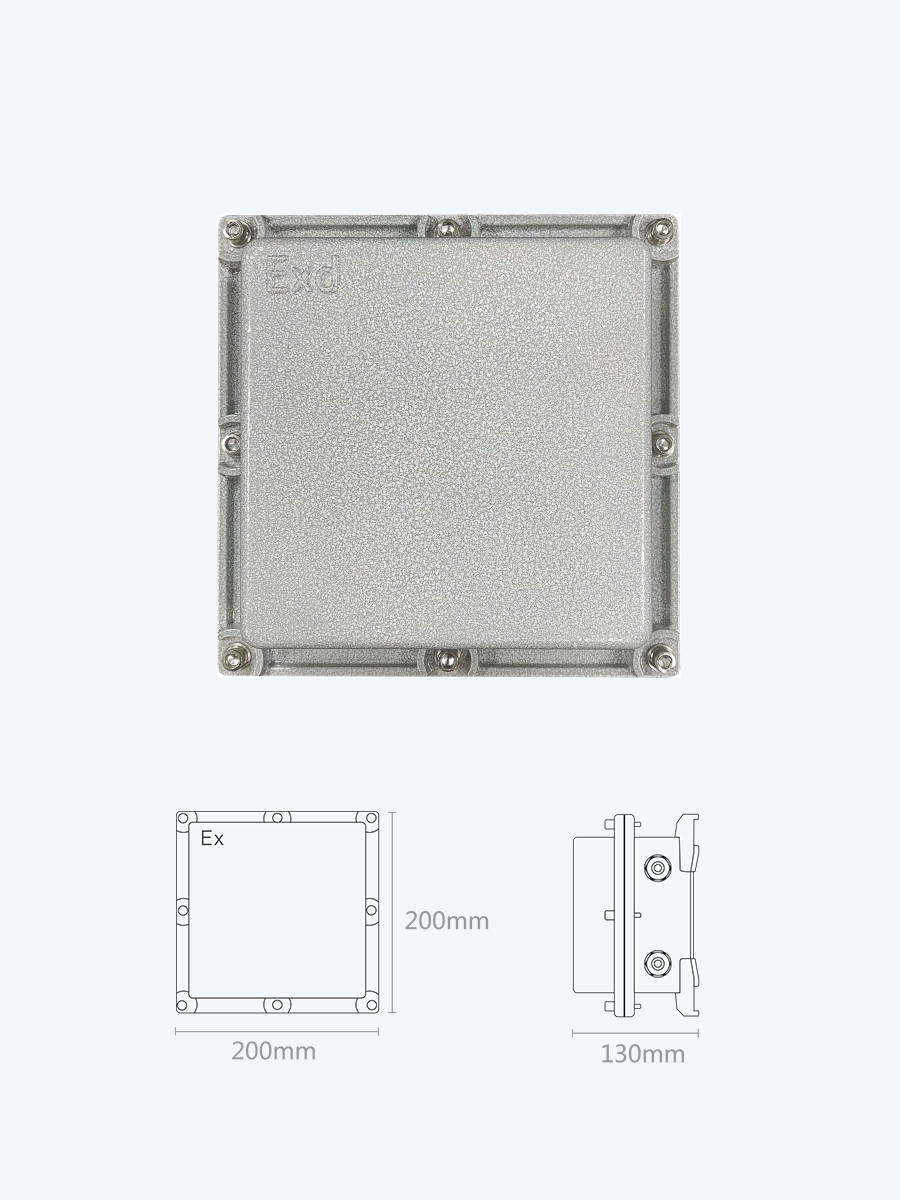

基站UT100-AEX

类型防爆型

防爆标志Exd IIC T6 Gb

尺寸200mm × 200mm × 120mm

数据接口4G/WIFI/网线

供电AC(90-240V)/12VDC/PoE

额定功率<3.5W

覆盖范围>200米半径

工作温度-30～70℃

防护等级IP66(防尘防水)

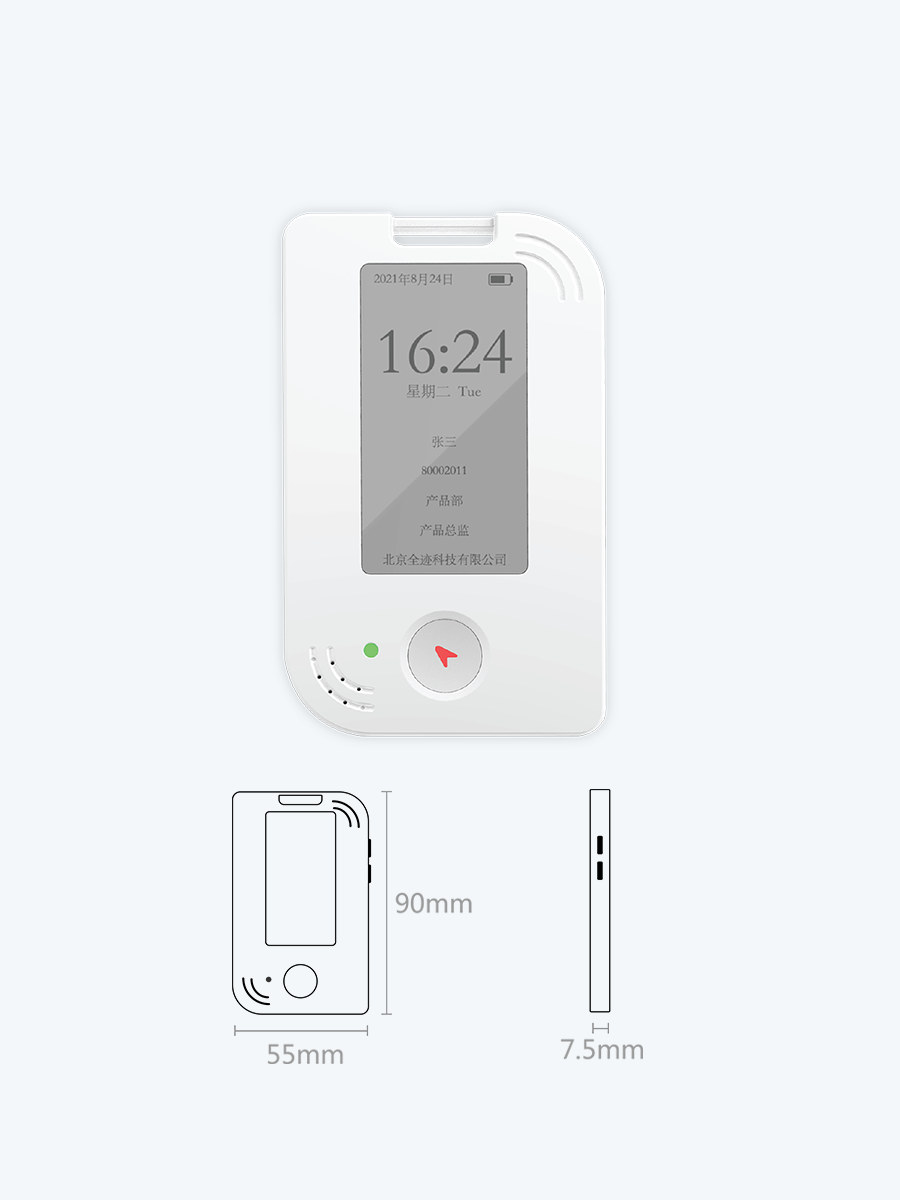

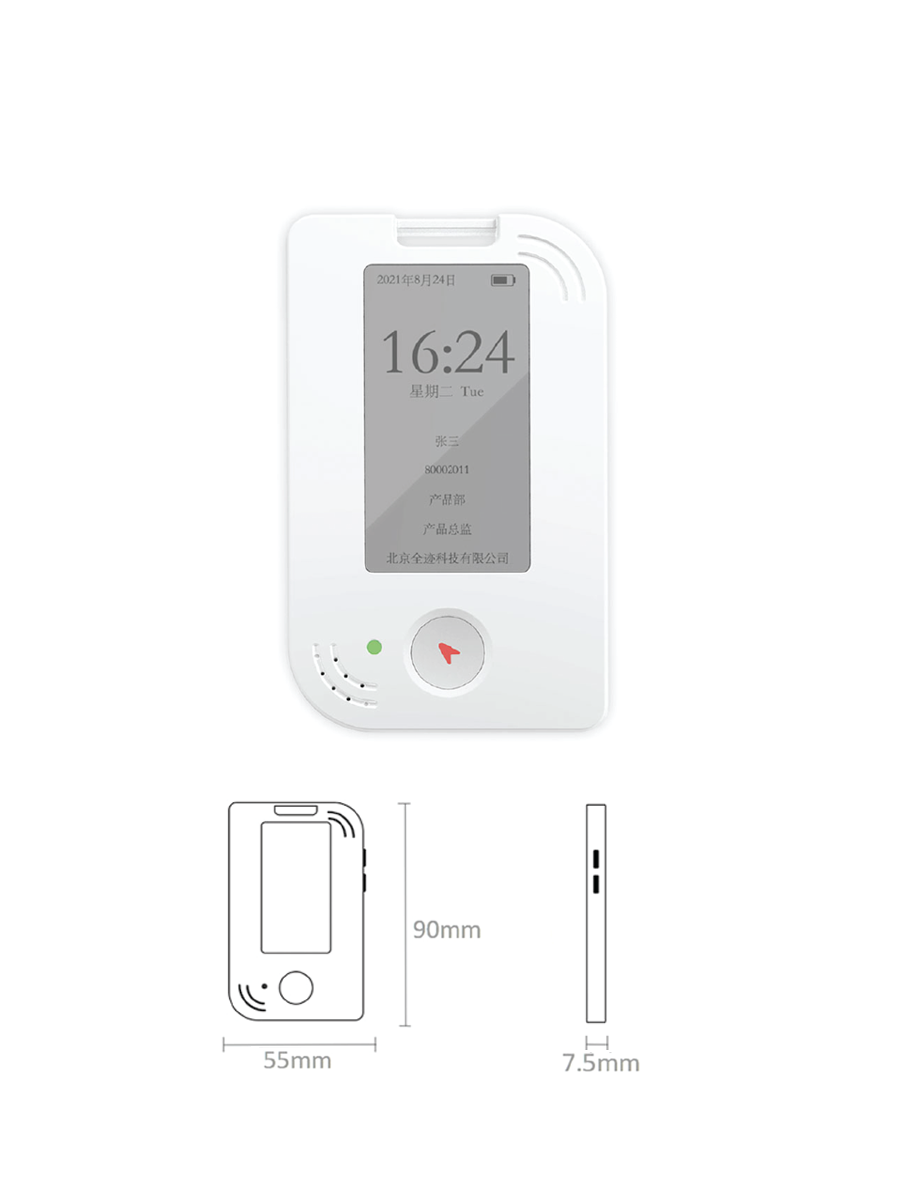

UT100-TA-S

类型卡片标签系列

定位精度10～30cm

佩戴方式挂绳、臂章

尺寸90mm × 55mm × 7.5mm

屏幕类型墨水屏（黑白）

供电可充电锂电池

充电接口磁吸触点

电池续航>3个月充电(1Hz)

重量40g

防护等级IP67（密封防水）

工作温度-20℃～70℃

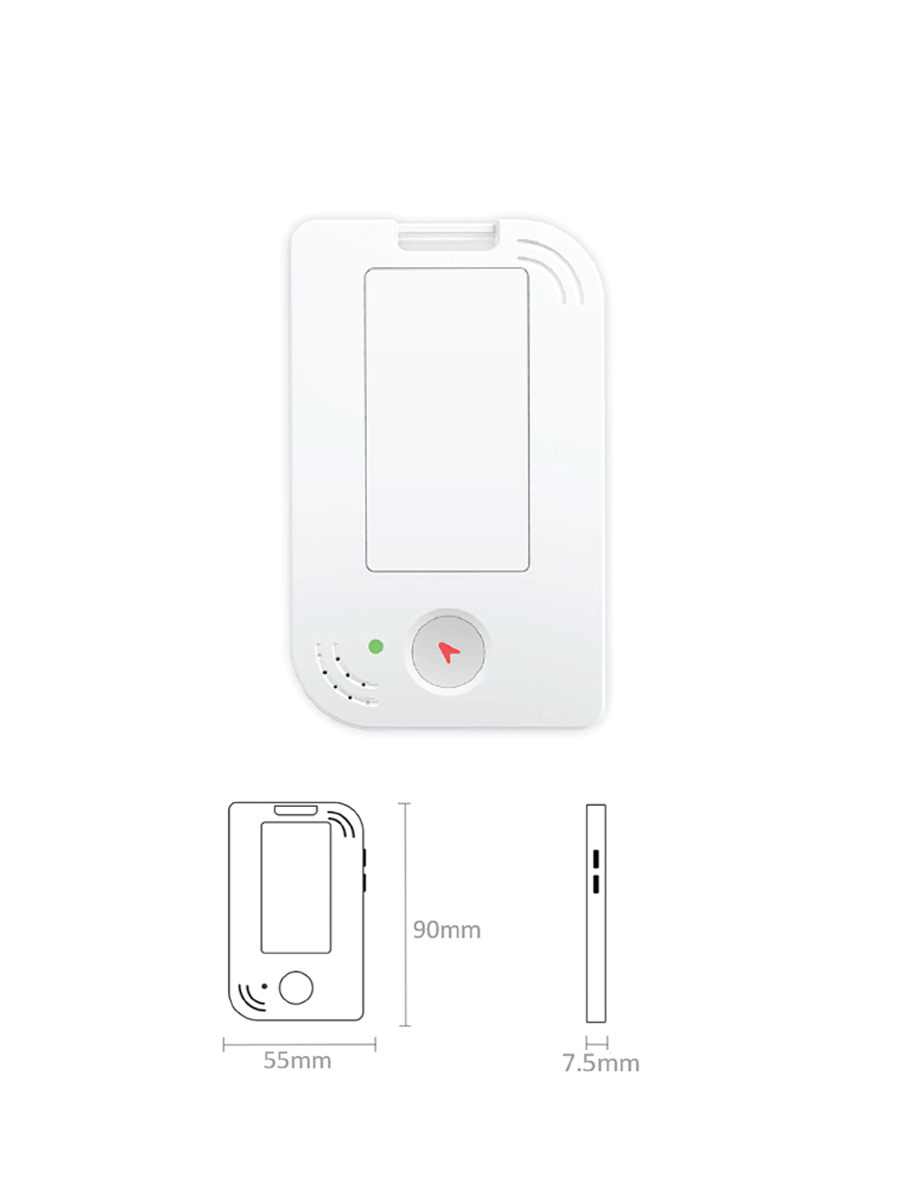

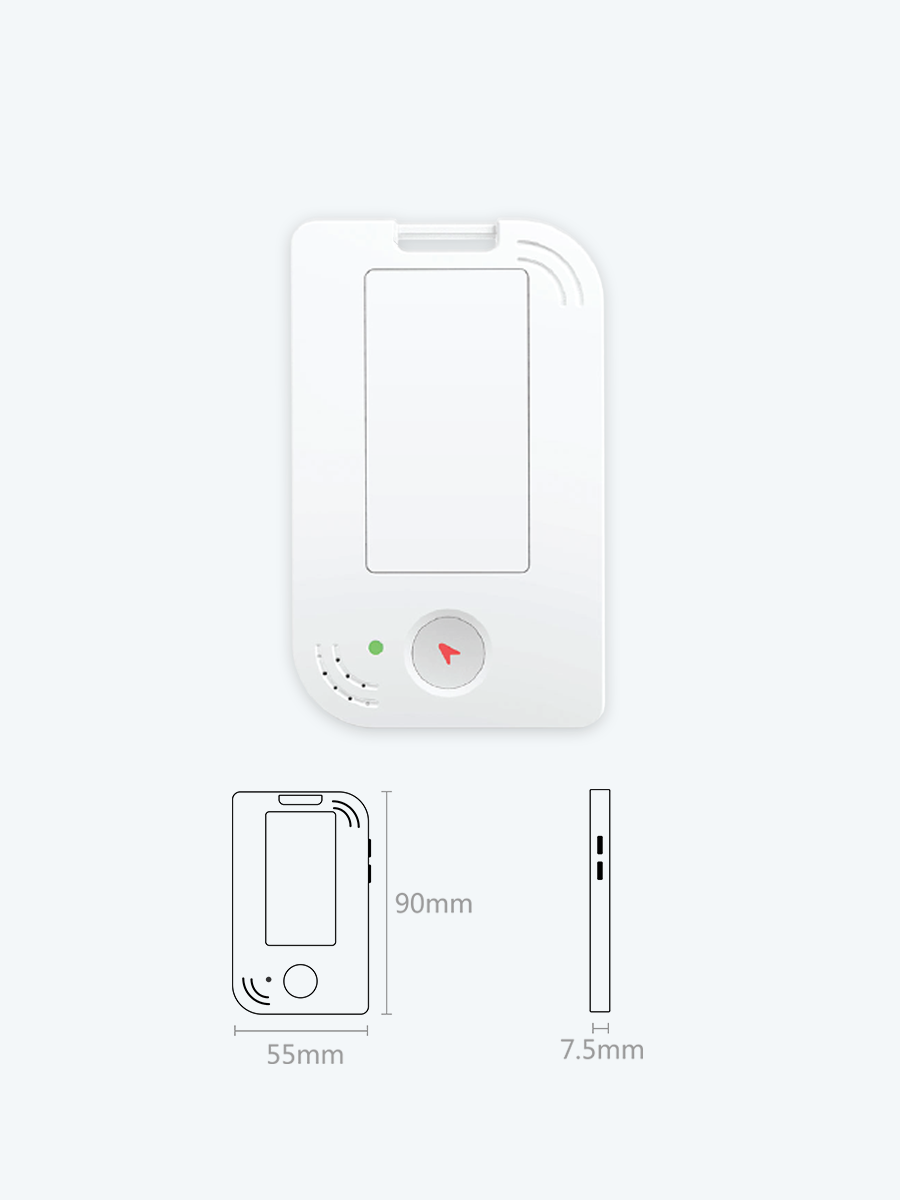

UT100-TA-B

类型卡片标签系列

定位精度10～30cm

佩戴方式挂绳、臂章

尺寸90mm × 55mm × 7.5mm

供电可充电锂电池

充电接口磁吸触点

电池续航>3个月充电(1Hz)

重量34g

防护等级IP67（密封防水）

工作温度-30℃～70℃

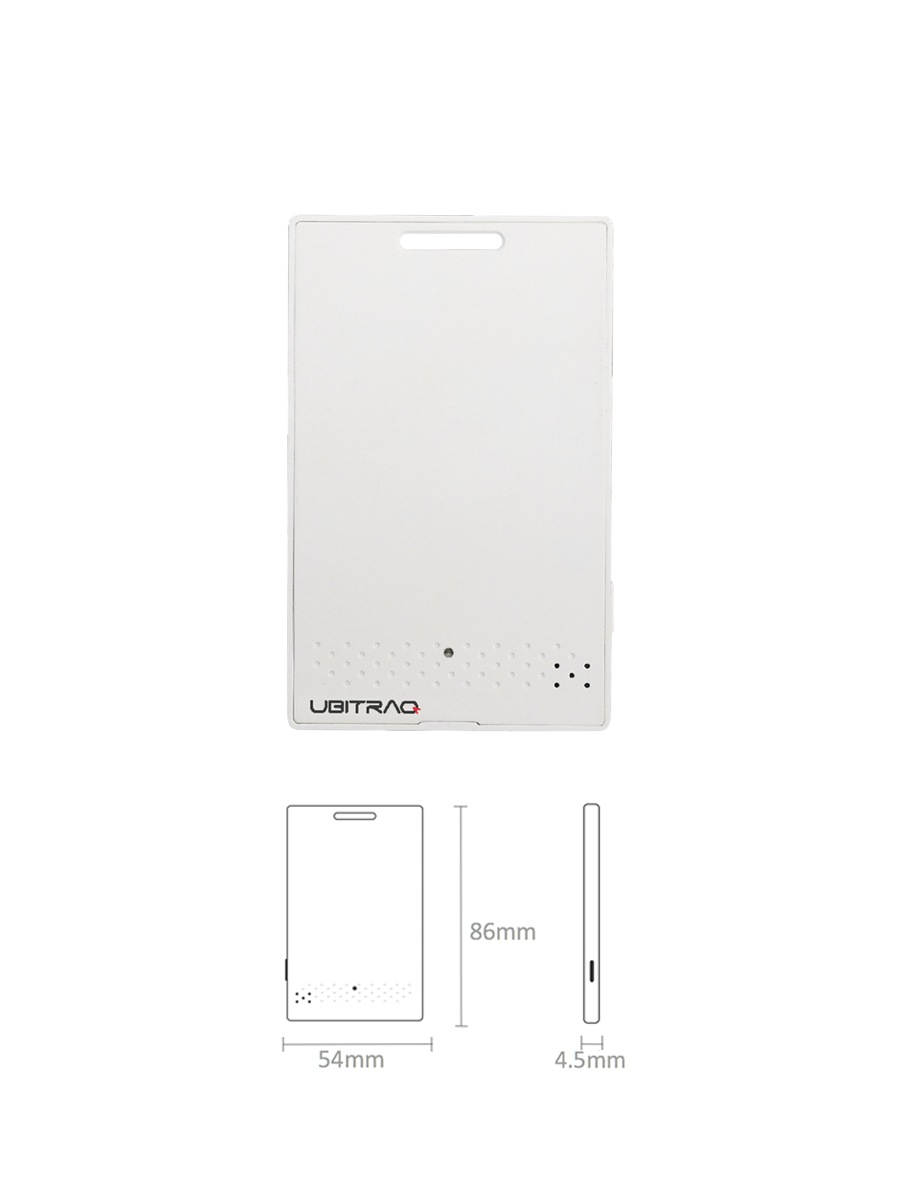

标签UT100-TA

类型工卡型

定位方式UWB

定位算法TDOA/TOF

尺寸86mm × 54mm × 4.5mm

供电可充电锂电池

电池续航>半年充电(1Hz)

工作温度-30～70℃

防护等级IP50(不防水)

一卡通可集成RFID卡(Mifare/EM可选)

其它LED、SOS按钮、蜂鸣器、震

动提示(可选)

UT100-TB

类型资产型、安全帽型

定位方式UWB

定位算法TDOA/TOF

尺寸50mm × 36mm × 20mm

供电可充电锂电池

电池续航>半年充电(1Hz)

工作温度-30～70℃

防护等级IP50(不防水)/IP65(防水) 可选

一卡通可集成RFID卡(Mifare/EM可选)

扩展性支持UART用户自定义数据接入

其它LED、蜂鸣器(可选)、震动提示

(可选)

UT100-TC

类型物资标签

定位方式UWB

定位算法TDOA/TOF

尺寸52mm × 24mm × 8mm

供电磁吸充电

电池续航>1个月充电(1Hz)

工作温度-30～70℃

防护等级 IP68(全密封防尘防水)

其它 LED

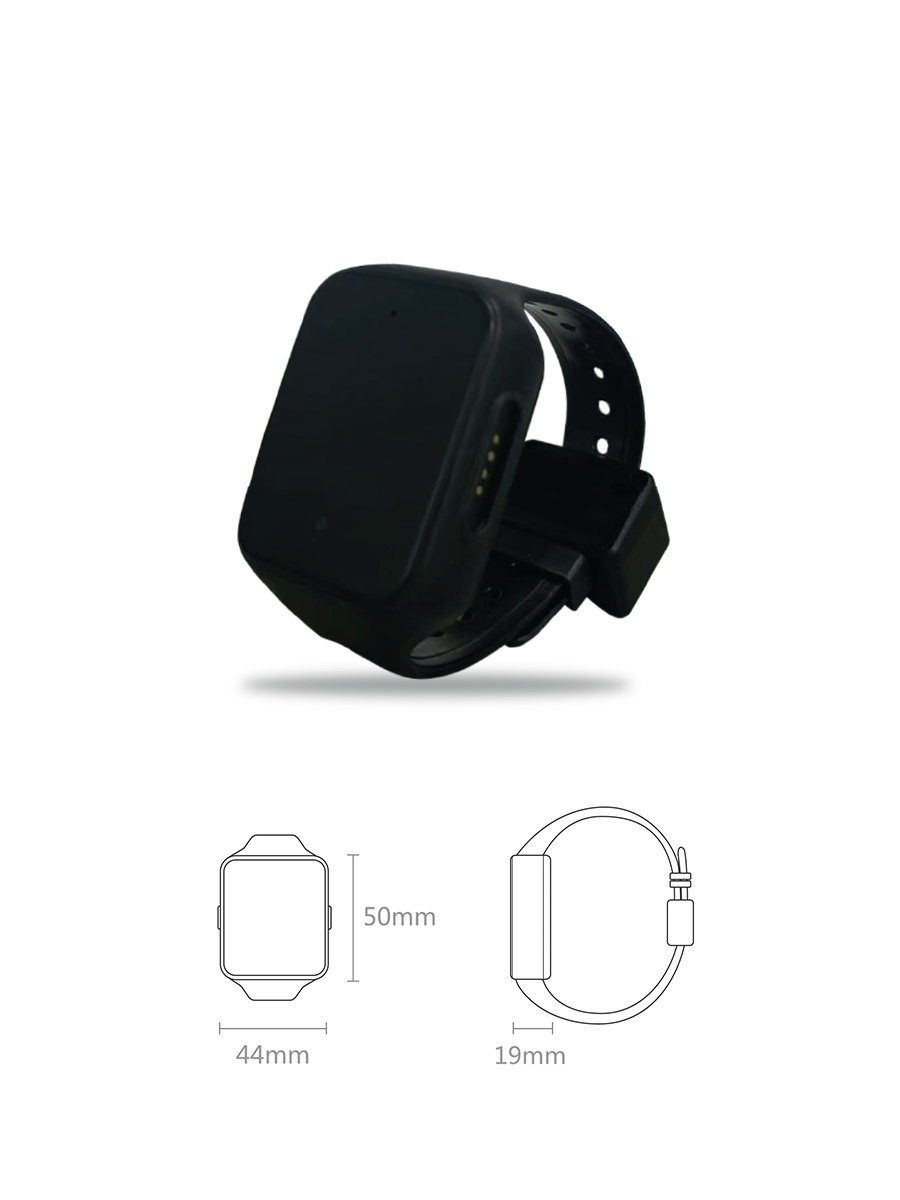

UT100-TW(兼容生命体征监测)

类型防拆心率血氧腕带

定位方式UWB

GPS/北斗 & NB-IoT(可选)

定位算法TDOA/TOF

尺寸49mm × 48mm × 19mm

供电可充电锂电池

电池续航>3个月充电 (1Hz)

工作温度-30～70℃

防护等级IP67(防水)

其它拆除报警、心率血氧监测、

SOS按钮、

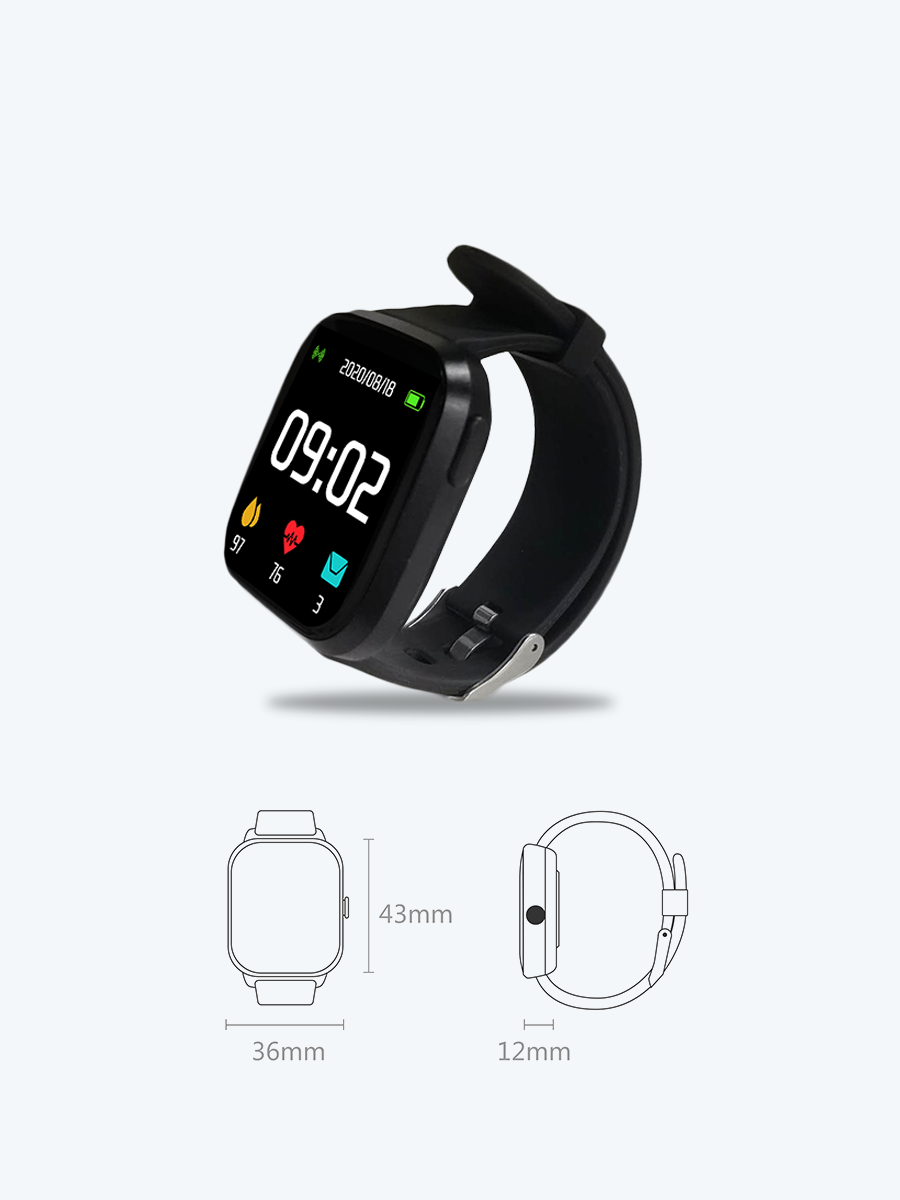

标签UT100-TF

类型腕表型(屏幕+心率血氧可选)

定位方式UWB

定位算法TDOA/TOF

尺寸43mm × 36mm × 12mm

供电可充电锂电池

电池续航1个月 (1Hz)

工作温度-30～70℃

屏幕彩色，可接收后台信息

一卡通可集成RFID卡

其它心率、血氧、SOS

UT100-TD

类型粘贴型、钥匙扣型

定位方式UWB

定位算法TDOA/TOF

尺寸47mm × 37mm × 5mm

供电可充电锂电池(Qi无线充电)

电池续航>1个月(1Hz)

工作温度-20～55℃

防护等级IP67(密封防水)

UT100-TR

类型嵌入式标签版(机器人等应用)

定位方式UWB

定位算法TDOA/TOF

射频接口SMA/I-PEX

尺寸50mm × 36mm × 20mm

供电5V(<200mA)

频段3.5-6.5GHz(可配置)

刷新率<120Hz

接口串口(9,600-115,200bps)

通讯距离>200米

UT100-TE1

类型嵌入式标签版

定位方式UWB

定位算法TDOA/TOF

射频接口板载天线/I-PEX四代

尺寸36.7mm x 19.1mm x 3.5mm

供电3.3V(<200mA)

频段3.5-6.5GHz(可配置)

接口UART、SPI、I2C、GPIO等

通讯距离>100米(板载天线)

其它含蓝牙天线/I-PEX四代

pin-to-pin兼容DWM1001模

块,支持CH2,有PA

UT100-TH-GN

类型资产型、安全帽，室内外定位一体型

定位方式UWB、GPS/北斗 & NB-IoT

定位算法TDOA/TOF

尺寸50mm × 50mm × 20mm

供电可充电锂电池

室外定位支持北斗、GPS、QZSS等多星座卫星系统

电池续航>1个月充电(1Hz)

工作温度-30〜70℃

防护等级IP65(防水)

一卡通可集成RFID卡(Mifare/EM可选)

扩展性支持UART用户自定义数据接入

其它LED、蜂鸣器(可选)、震动提示(可选)

定位引擎微服务器 UT100-SM

尺寸94mm x 69 mm x 28 mm

处理器1.5GHz 64位四核Cortex-A72

内存4GB/8GB LPDDR4

网卡千兆以太网

USB2个USB3.0/2个USB2.0

WIFI双频802.11b/g/n/ac

蓝牙BLE5.0

视频双micro-HDMI 端口，4K UHD

供电5V3A USB-C电源

定位容量200次标签定位吞吐量
